Замена сетевого шнура пароуборщика Bissell PowerFresh

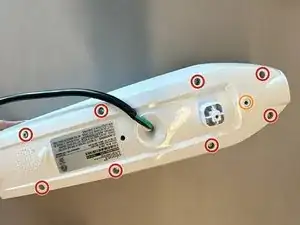

Переверните устройство так, чтобы его дно было направлено вверх.

Удалите восемь винтов с помощью отвертки Phillips #2.

Удалите один винт, удерживающий ручку на месте, с помощью отвертки Phillips #2.

Вытяните ручку.

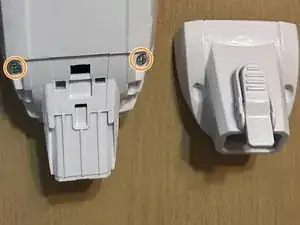

Удалите два винта с нижней стороны швабры, где соединяется головка швабры, с помощью отвертки Phillips #2.

Удалите разъем головки швабры.

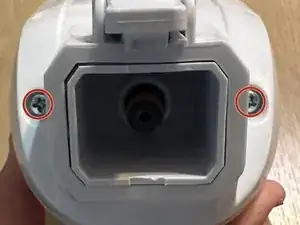

Удалите два винта с помощью отвертки Phillips #2.

Оттяните нижнюю часть переднего корпуса от остальной части швабры.

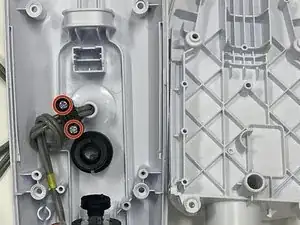

Удалите два винта, находящиеся внутри устройства, с помощью отвертки Phillips #2.

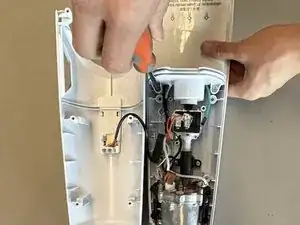

Поднимите верхний корпус, чтобы отсоединить его от насоса для воды.

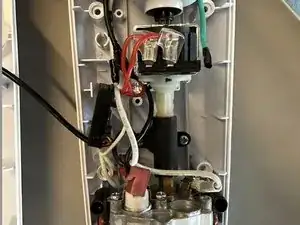

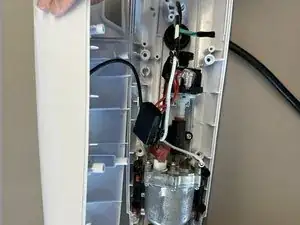

Основные компоненты на изображении: контрольная схема, насос для воды и обогревательный элемент.

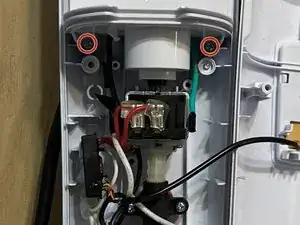

Удалите два винта из пластикового зажима с помощью отвертки Phillips #2.

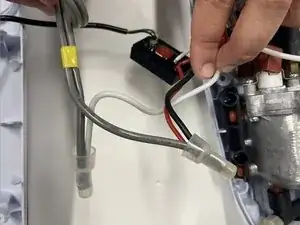

Используя бокорезы или плоскогубцы, отрежьте оригинальный сетевой кабель и провода белого, черного и красного цвета как можно ближе к пластиковым защитным колпачкам.

Будьте осторожны, чтобы не отключить провода от контрольной схемы.

Поврежденный сетевой кабель теперь можно удалить, вытащив его через заднюю часть устройства.

Включите паяльник и дайте ему нагреться до температуры примерно 350°C. Для получения дополнительных инструкций по пайке ознакомьтесь с руководством по пайке и распайке соединений.

Подготовьте заменяемый кабель и провода, используя нож для снятия изоляции или плоскогубцы, чтобы удалить около 1.3 см пластиковой изоляции.

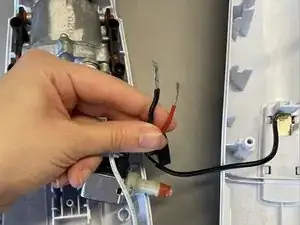

Снимите изоляцию с горячих и нулевых проводов устройства. В этой модели горячие провода черного и красного цвета, а нулевой провод — белого цвета.

Снимите изоляцию с проводов заменяемого кабеля.

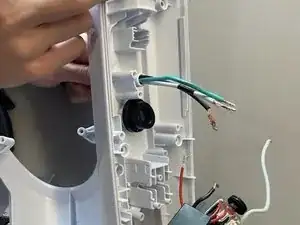

Пропустите заменяемый кабель через входное отверстие в задней части устройства. Если он не помещается, резиновую изоляцию можно дополнительно снять с помощью канцелярского ножа.

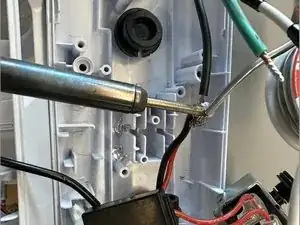

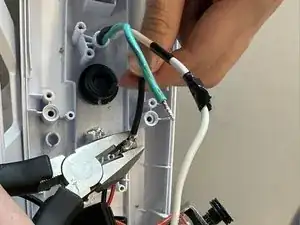

Припаяйте нулевой провод заменяемого кабеля к белому проводу устройства.

Может быть полезно, если у вас будет пара дополнительных рук, чтобы удерживать провода на месте во время пайки.

Припаяйте горячий провод заменяемого кабеля к черным и красным проводам устройства.

Для закрепления припоя вокруг проводов можно использовать плоскогубцы, если он ослабнет.

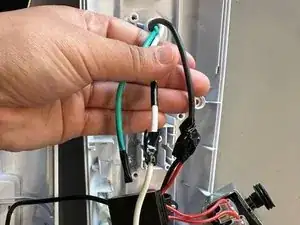

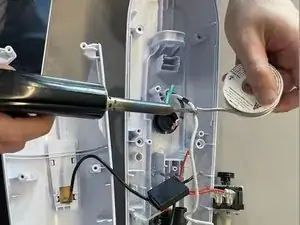

Обматывайте припаянные провода электрическим скотчем.

Сетевой кабель для этой модели не использует заземляющий провод (зеленый). Если заменяемый кабель содержит заземляющий провод, обмотайте оголенный провод электрическим скотчем.

Для защиты проводов также можно использовать термоусадочную трубку для обеспечения бесшовного соединения.

Закрепите модули устройства обратно в корпус.
