Замена ручки Keurig Mini B-31

Поднимите ручку Keurig Mini.

Остерегайтесь игл сверху и внутри K‑cup — они могут проколоть руку.

Плотно прижмите по пальцу к каждому из трёх фиксирующих язычков, удерживающих держатель K‑cup, слегка надавливая внутрь. Язычки трудно увидеть, но они есть и облегчат снятие. Верхний язычок расположен в том же месте, что и белый треугольник, а два нижних — под пластиковыми выступами, выделенными на фотографии.

Плотно покачайте держатель K‑cup из стороны в сторону, чтобы ослабить его посадку.

Вытащите держатель K‑cup прямо наружу.

Откройте верхнюю крышку Keurig.

Потяните прямо наружу за одно из плеч, удерживающих верхнюю крышку на месте. Потребуется некоторое усилие, чтобы сняться плечу с штыря. После снятия с одной стороны повторите процесс для второй стороны.

Положите Keurig на спинку так, чтобы резервуар для воды был направлен от Вас.

Остерегайтесь верхней иглы — она может проколоть руку.

Выкрутите два винта 9 мм крестовой отверткой #1, которые удерживают верхнюю пластиковую крышку.

Установите Keurig в вертикальное положение передней стороной к себе.

Снимите крышку с верхней части Keurig. Она должна легко сниматься с небольшим усилием.

Крепко захватите шланг и снимите его с пластикового штуцера.

Открутите два верхних винта 9 мм крестовой отверткой #1.

Легко нажмите вниз на штуцер, к которому был присоединён шланг. Пластиковый кожух вместе с иглой должен отщёлкнуться без большого усилия.

После удаления иглы откройте устройство, потянув ручку вверх.

Нажмите на одно из плеч, прикреплённых к пластиковому корпусу держателя K‑cup, чтобы вывести его из направляющих. Плечи одинаковы с обеих сторон, поэтому после освобождения одной стороны повторите процесс для второй.

Пластик гибкий и не сломается при приложенном усилии.

После снятия плеч конструкция должна выглядеть как на фото. Корпус держателя K‑cup должен быть отделён от плеч.

С помощью крестовой отвертки Phillips #1 выкрутите четыре винта 12 мм, удерживающие узел плеч.

Поднимите плечо и вытащите весь узел ручки вверх. Он должен легко сниматься.

Эта белая планка легко отваливается — снимите её и отложите, чтобы не потерять.

Открутите два винта 9 мм крестовой отверткой #1, удерживающие узел ручки.

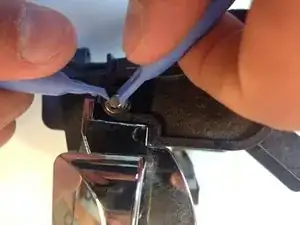

Положите узел ручки на бок. Используйте один пластиковый инструмент, чтобы зафиксировать стопорное кольцо, чтобы оно не вращалось, и другой, чтобы поддеть и снять его.

Переверните узел и повторите процедуру с другой стороны.

После снятия обоих стопорных колец потяните пластиковые боковые пластины, чтобы снять их. Для этого не потребуется большого усилия.

Сняв боковые пластины, положите узел ручки вверх ногами так, чтобы ручка была направлена к Вам.

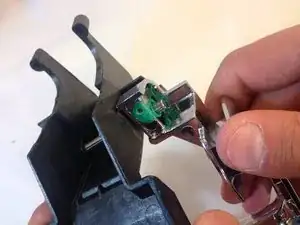

Теперь нажмите внутрь два штанги, удерживающие ручку на месте.

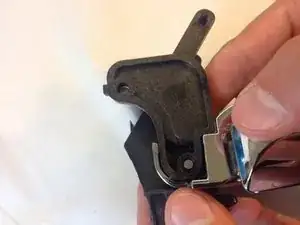

Плотно потяните за ручки, чтобы снять их со штанг. После нажатия на штанги для этого не потребуется большого усилия.
