Замена платы печатного узла дозатора холодильника LG LFX25973

Перед началом ремонта отключите холодильник от электросети.

Если вы проверяете или ремонтируете следующие элементы, возможно, потребуется также перекрыть и отключить подачу воды:

Двигатель вентилятора конденсора

Двигатель компрессора и тепловое перегрузочное устройство

Узел водяного клапана

Чтобы снять ручку левой двери, сначала откройте правую дверь.

Используйте шестигранный ключ 2,5 мм, чтобы ослабить установочные винты в верхней и нижней частях ручки левой двери.

Снимите ручку левой двери, потянув её прямо на себя.

Узел дозатора закреплён очень прочными защёлками, поэтому его очень трудно снять. Обратите внимание на расположение защёлок, показанное на фотографиях:

Защёлки с правой стороны

Верхние защёлки

Защёлки с левой стороны (примечание: на фото дозатор показан вверх дном, поэтому верхние левосторонние защёлки находятся в нижней части изображения)

При разборке некоторые из этих защёлок могут сломаться. Если это произойдёт, не беспокойтесь; для надёжного закрепления узла не требуются все защёлки.

Используйте инструмент-лопатку, чтобы поддеть верхний край узла дозатора.

После того как появится зазор, потяните край вниз кончиками пальцев.

Используйте дополнительные лопатки, чтобы отстегнуть защёлки, фиксирующие узел дозатора к двери холодильника.

По желанию можно использовать плоскую отвёртку для помощи в этом процессе. Будьте осторожны, чтобы не повредить дверь; вы можете поцарапать поверхность двери или помять кромку отверстия дозатора.

Схватите верхний край узла дозатора посередине и потяните наружу.

Продолжайте поддевать и тянуть вокруг периметра узла, чтобы освободить его.

Крепко возьмите узел и вытащите его из двери холодильника.

Не пытайтесь полностью снять узел с двери холодильника. Узел всё ещё соединён множеством проводов. Они в основном подключены к левой стороне дозатора.

Сожмите два многопроводных разъёма и потяните их прямо, чтобы отсоединить от платы дисплея.

Не пытайтесь снять четырёхпроводной разъём с платы — он не съёмный.

Сожмите и разъедините двухпроводный разъём жгута и четырёхпроводный разъём жгута.

Используйте крестообразную отвёртку, чтобы выкрутить винт длиной 11 мм, фиксирующий белый держатель печатной платы к узлу дозатора.

Поднимите и снимите держатель печатной платы с узла дозатора.

Теперь вы можете полностью снять дозатор с холодильника.

Белый держатель печатной платы можно повесить на провода жгута, его вес минимален.

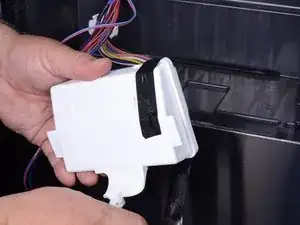

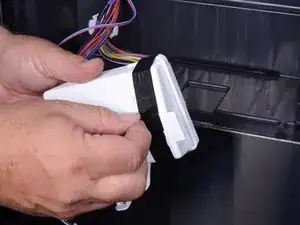

Снимите ленту, фиксирующую крышку держателя печатной платы.

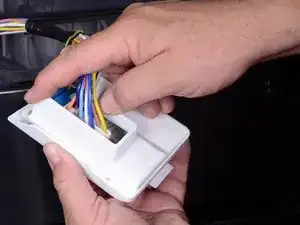

Нажмите крыло крышки держателя печатной платы в направлении проводов, чтобы освободить её.

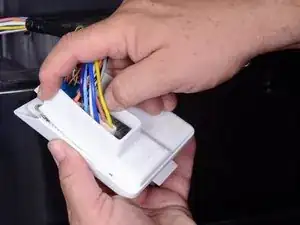

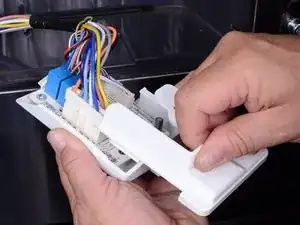

Сдвиньте крышку держателя печатной платы с держателя и снимите её.

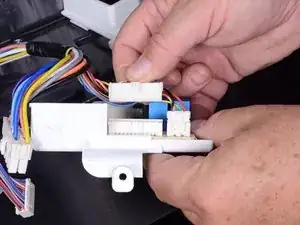

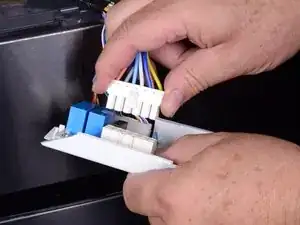

Сожмите и потяните первый из трёх разъёмов прямо, чтобы отсоединить его от печатной платы.

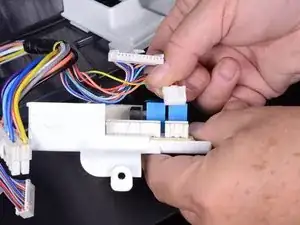

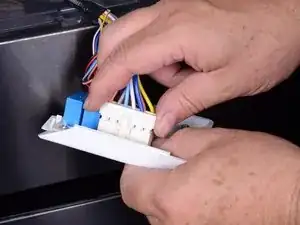

Продолжите удаление двух оставшихся разъёмов.

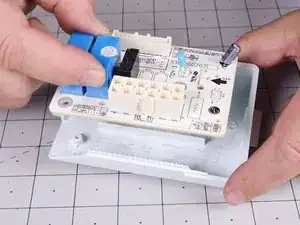

Используйте крестообразную отвёртку, чтобы выкрутить винт 10 мм, фиксирующий печатную плату к держателю печатной платы.

Снимите печатную плату и удалите её.
