Замена мотора Shark DuoClean Powered Lift-Away Speed

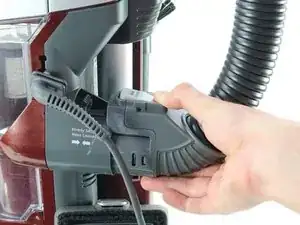

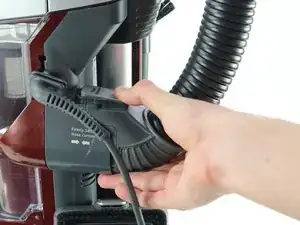

Нажмите кнопку отсоединения шланга и потяните назад, чтобы отсоединить шланг.

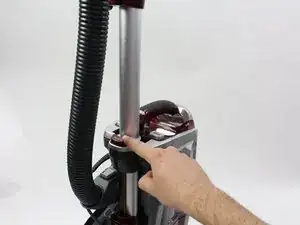

Нажмите кнопку отсоединения трубки и потяните вверх за металлическую трубку, чтобы снять весь шланг.

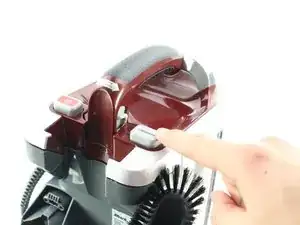

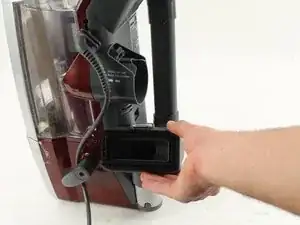

Нажмите кнопку Lift Away и потяните вверх за рукоятку, чтобы отделить верхнюю часть пылесоса от нижней.

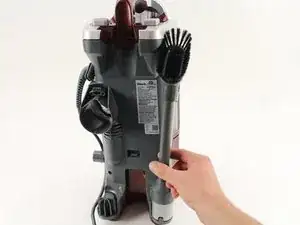

Потяните вверх за дополнительные части щётки, чтобы снять их с пылесоса.

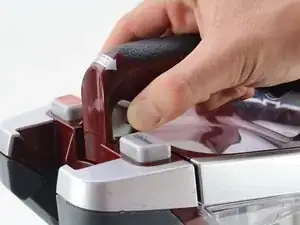

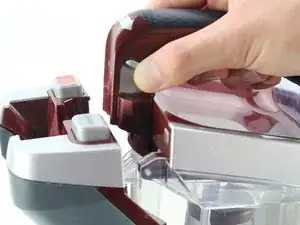

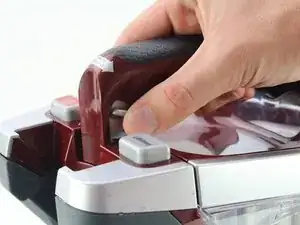

Потяните вверх за кнопку освобождения контейнера для пыли и потяните вверх за рукоятку, чтобы отсоединить контейнер для пыли.

Потяните вверх за язычок фильтра, чтобы вынуть большой поролоновый фильтр.

Потяните вверх за маленький язычок, чтобы вынуть фильтровую прокладку.

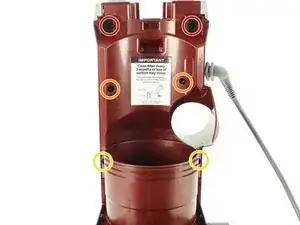

Используйте отвертку T20, чтобы отвинтить два винта 12 мм, поворачивая против часовой стрелки.

Используйте отвертку T20, чтобы отвинтить два винта 17 мм, поворачивая против часовой стрелки.

Используйте отвертку T20, чтобы отвинтить два винта 14 мм, поворачивая против часовой стрелки.

Используйте отвертку T20, чтобы отвинтить три винта 15 мм, поворачивая против часовой стрелки.

Используйте отвертку T10, чтобы отвинтить один винт 17 мм, поворачивая против часовой стрелки.

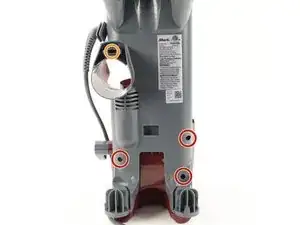

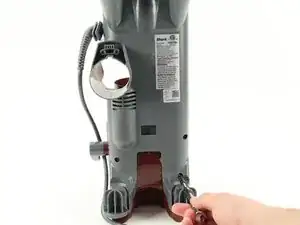

Используйте отвертку T20, чтобы отвинтить четыре винта 14 мм с нижней части пылесоса, поворачивая против часовой стрелки.

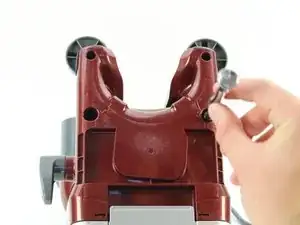

Серые пластиковые цилиндры отстегнутся.

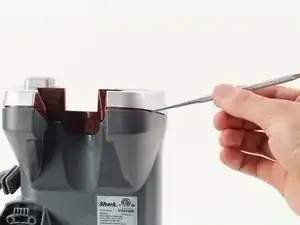

Используйте металлическую лопатку, чтобы поддеть заднюю панель.

Будьте осторожны, чтобы не сломать и не повредить пластик.

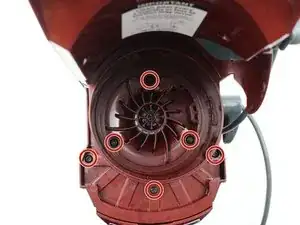

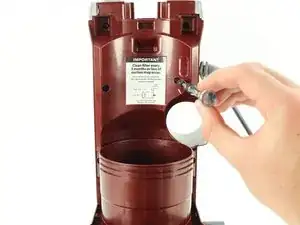

Используйте отвертку T20, чтобы отвинтить шесть винтов 12 мм, поворачивая против часовой стрелки.

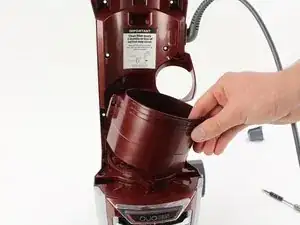

Поднимите пластиковый держатель фильтра вверх, чтобы отсоединить его от пылесоса.

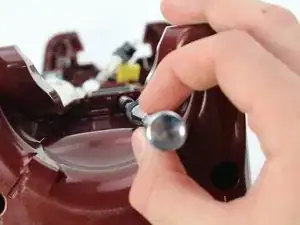

Используйте отвертку T20, чтобы отвинтить один винт 14 мм снизу, поворачивая против часовой стрелки.

При обратной сборке этот винт трудно вернуть на место. Он должен быть очень затянут.

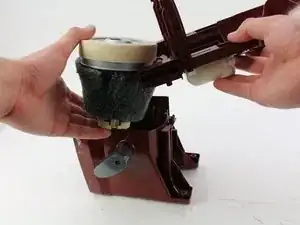

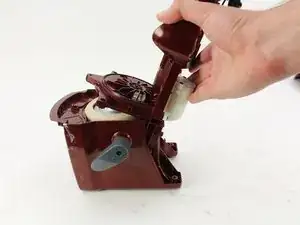

Потяните вверх и назад с поворотом, чтобы вынуть мотор из его корпуса.

Провод, подключённый к мотору, может мешать его извлечению. Может потребоваться много покачиваний, чтобы вынуть мотор.

Используйте кусачки для проводов, чтобы обрезать чёрный и белый провода, идущие с задней части мотора.

При обратной сборке вы должны зачистить и затем перемонтировать новый мотор, используя стрипперы и изолированные наконечники. Используйте это руководство, чтобы узнать больше о зачистке проводов.
