Замена мотора Rival Mini Chopper MC-67BL

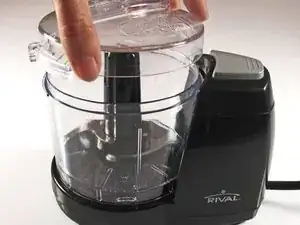

Поверните пластиковую крышку против часовой стрелки, чтобы разблокировать её.

Поднимите крышку, чтобы снять её с контейнера.

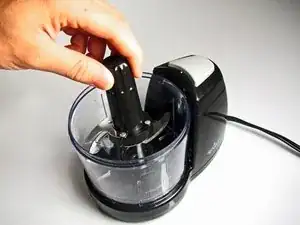

Осторожно снимите лезвие с контейнера.

Для сборки зубцы на металлическом валу совмещаются с пазами внутри пластикового отверстия.

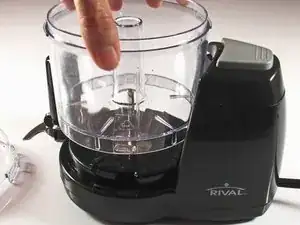

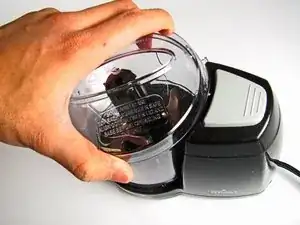

Поверните контейнер против часовой стрелки, пока он не разблокируется от базы. Снимите контейнер, поднимая его прямо вверх.

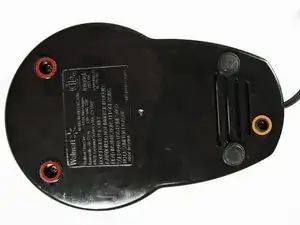

Используйте пальцы, чтобы вытащить две резинки из нижней крышки основания.

Две резинки, удалённые от кнопочного блока, содержат винты. Остальные две резинки не содержат.

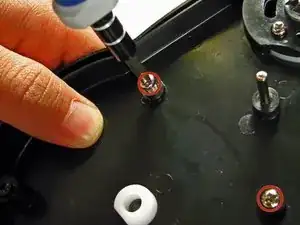

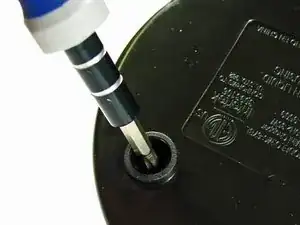

Используйте отвертку Phillips #2, чтобы отвинтить два винта длиной 12.7 мм под резиновыми ножками.

Используйте ту же отвертку, чтобы отвинтить винт длиной 15.88 мм с задней стороны измельчителя.

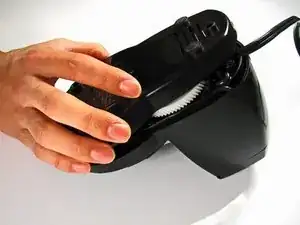

Уверенно поднимите нижнюю крышку с основания.

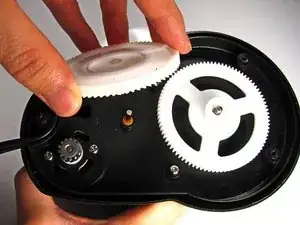

Снимите маленькую белую шестеренку, поднимая её рукой.

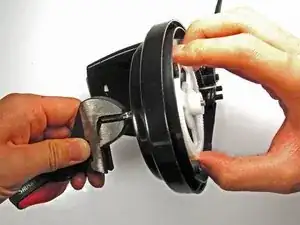

Используйте плоскогубцы или любой другой зажим, чтобы надежно удерживать вал лезвия, который находится над основанием.

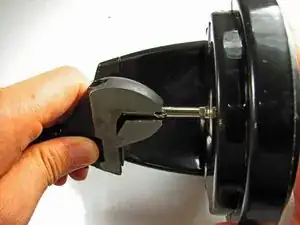

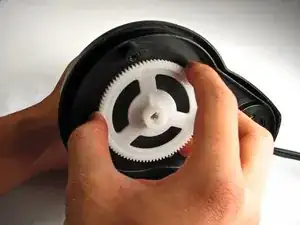

Захватите шестеренку другой рукой и поверните ПО ЧАСОВОЙ СТРЕЛКЕ. В отличие от большинства винтов, шестеренка выполнена с левым резьбой, чтобы позволить лезвию вращаться.

Продолжайте поворачивать шестеренку, пока она полностью не будет снята с вала лезвия.

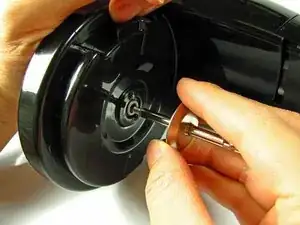

Вытащите вал из основания.

Для этого потребуется немного усилий.

Используйте отвертку Phillips #2 и отвинтите два винта основания.

Размотайте сетевой кабель с штырьков основания.

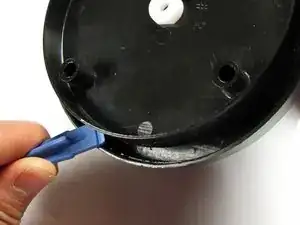

Используйте пластиковый инструмент для открытия, чтобы отколоть основание от основной части.

Эти два пластиковых торца плотно вставлены в основание. Может потребоваться приложить усилия для полного снятия основания.

После освобождения поднимите нижнюю панель от основной части. Мотор и сетевой кабель соединены с этой панелью.

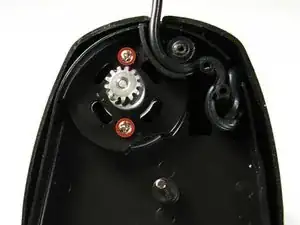

Используйте отвертку Phillips #2, чтобы удалить винты, которые крепят мотор к основанию.

Подтяните провода сетевого кабеля снизу из-за крючка провода сбоку мотора.

Осторожно ножом взрезайте черную изоляцию на обоих проводах и снимайте черную оболочку.

Режьте только до тех пор, пока не снимете изоляцию.

Для сборки вам потребуется черная изолента, чтобы провода не были оголены.

Используйте паяльный набор, чтобы удалить припой с печатной платы для красного провода.

Следуйте этому руководству по пайке, если вам нужна дополнительная помощь!

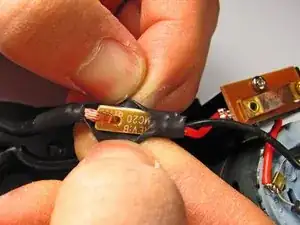

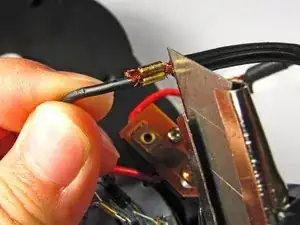

Используйте маленький нож, чтобы отрезать медные провода от кронштейна, удерживающего черный провод и сетевой кабель вместе.

Для сборки медные провода должны быть припаяны вместе.

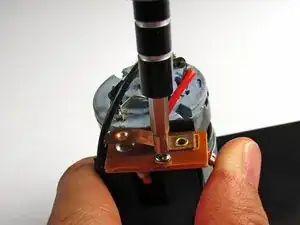

Используйте отвертку Phillips #1, чтобы отвинтить один винт длиной 4.76 мм из основания мотора, чтобы завершить его удаление.
