Замена материнской платы в роботе-пылесосе Eufy Clean RoboVac G32 Pro
Инструкция по замене материнской платы в роботе-пылесосе Eufy Clean RoboVac G32 Pro.
Материнская плата объединяет все электронные компоненты в одном месте, обеспечивая их взаимодействие. Без неё работа устройства невозможно.
Если отдельные компоненты работают исправно, но устройство всё равно не функционирует, проблема может быть в неисправности соединения между ними и материнской платой.
Шаг 1
Убедитесь, что устройство выключено.

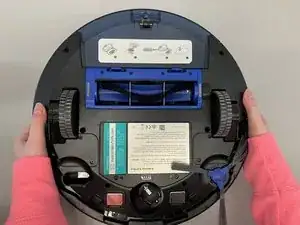

Переверните устройство нижней стороной вверх на ровную поверхность.
Шаг 2

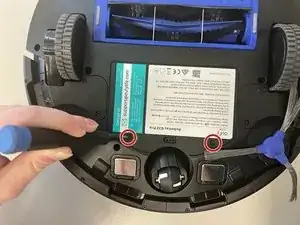

Открутите два винта длиной 10 мм с помощью отвертки Phillips #1.
Шаг 3
Поднимите крышку отсека батареи.
Шаг 4

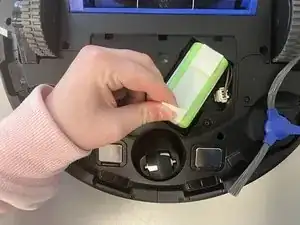

Поднимите батарею, потянув за белые ленты по бокам.
Шаг 5
Удерживая батарею, сожмите фиксаторы на боковой стороне белого разъёма.
Лопаткой аккуратно сдвиньте часть разъёма внутри робота-пылесоса в сторону от белого разъёма на батарее.
Сожмите фиксаторы плотно — они могут быть немного туго подвижными.
Извлеките батарею из устройства.
Шаг 6
Убедитесь, что устройство выключено.
Переверните устройство нижней стороной вверх на ровную поверхность.

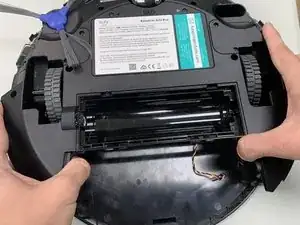

Шаг 7
Нажмите на фиксаторы в нижней части устройства, указанные стрелками, направленными вниз.
Снимите крышку валика.
Шаг 8
Вытяните валик вверх с правой стороны. Извлеките валик.
Шаг 9
Убедитесь, что устройство выключено.
Переверните устройство нижней стороной вверх на ровную поверхность.

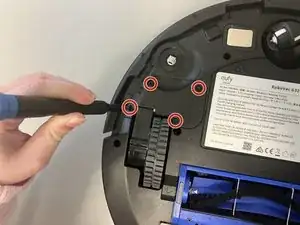

Шаг 10

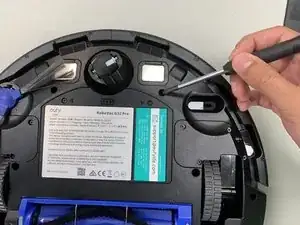

Открутите четыре винта длиной 10 мм с помощью отвертки Phillips #1.

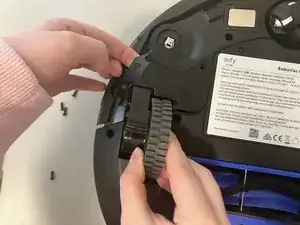

Шаг 11
Поднимите колесо.
Поднимайте уверенно, но аккуратно, так как соединение колеса с материнской платой хрупкое.
Шаг 12
Отсоедините пружину от колеса.

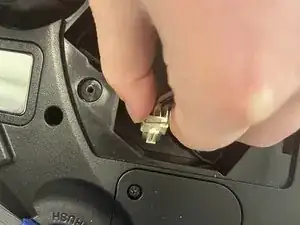

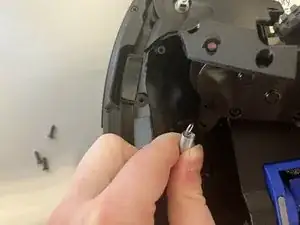

Шаг 13
Извлеките провода материнской платы из колеса.
Сожмите белый кабель, соединяющий колесо с проводкой, и потяните.
Извлеките колесо из устройства.
Шаг 14
Поверните устройство так, чтобы нижняя сторона была сверху.
Открутите восемь винтов длиной 9,3 мм, крепящих кронштейны бампера, с помощью отвертки Phillips #1.
Снимите кронштейны бампера.
Шаг 15
Осторожно снимите бампер с устройства.
Отсоедините 8-контактный разъём, используя пальцы.
Шаг 16
Открутите два винта длиной 10 мм с помощью отвертки Philips #1.
Шаг 17
Аккуратно снимите датчик удара пальцами.

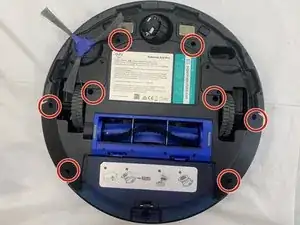

Шаг 18
Открутите восемь винтов длиной 14 мм с помощью отвертки Phillips #1.
Шаг 19
Разъедините две половины корпуса, поднимая крышку с той стороны, где находится валик, так как крышка всё ещё соединена.

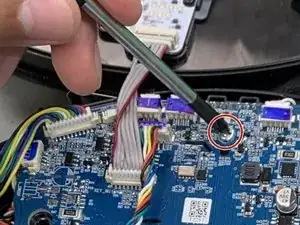

Шаг 20

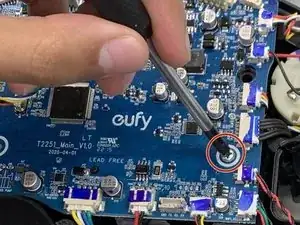

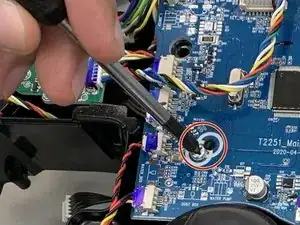

Открутите три винта длиной 9,7 мм, крепящих материнскую плату, с помощью отвертки Phillips #0.
Шаг 21

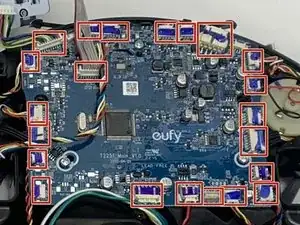

Отсоедините все разъёмы, подключённые к материнской плате.

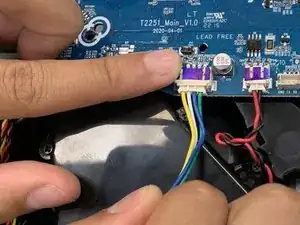

Оттяните разъёмы от разъёмов на плате, потянув за пластиковую часть провода пальцами.
Тянуть за сами провода может привести к их отсоединению от разъёма.
Извлеките материнскую плату.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
