Замена материнской платы Shark IONFlex 2X

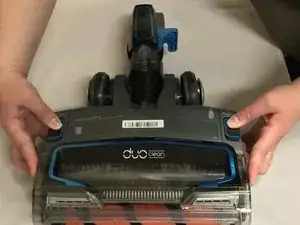

Нажмите и сдвиньте кнопки «доступ к щеточному валу» в сторону текста и снимите пластиковую крышку щеточного вала.

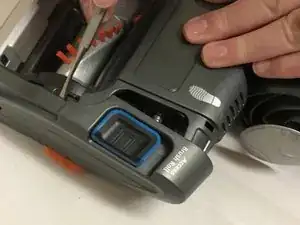

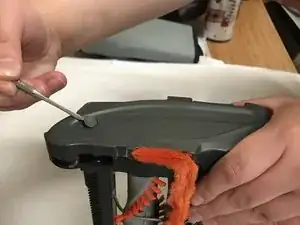

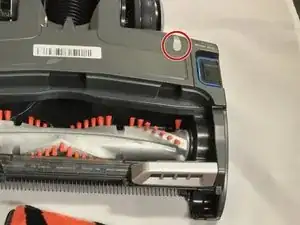

Осторожно подденьте маленькой металлической лопаткой круглую крышку винта на стороне корпуса с отпечатком подошвы.

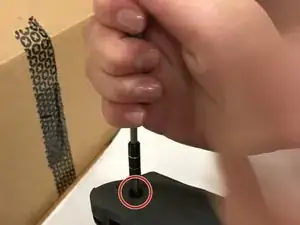

Используйте отвертку T20, чтобы выкрутить винт длиной 12,3 мм под снятой крышкой.

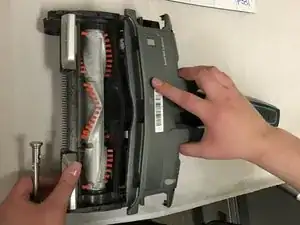

Перейдите к стороне корпуса с отпечатком подошвы. С помощью отвертки T20 выкрутите винт длиной 18 мм.

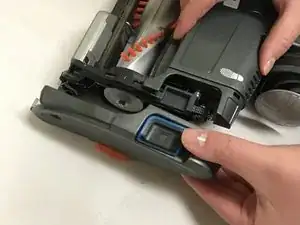

Используйте маленькую металлическую лопатку, чтобы аккуратно отделить боковую панель корпуса от основной части.

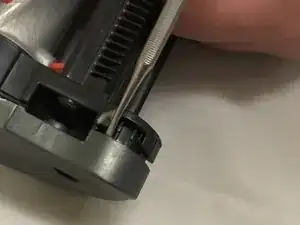

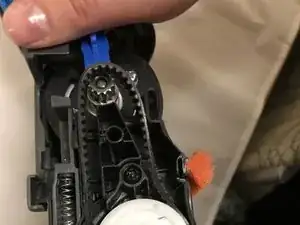

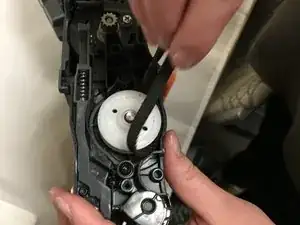

Используйте крупный пластиковый инструмент для вскрытия, чтобы оттянуть резиновый ремень щеточного вала на себя, пока он не снимется с маленькой металлической шестерни.

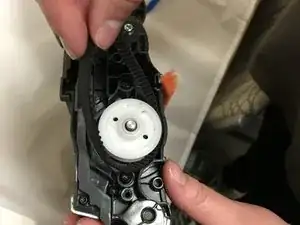

Вытяните резиновый ремень щеточного вала из большой белой шестерни.

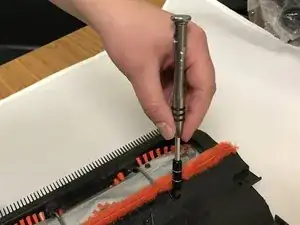

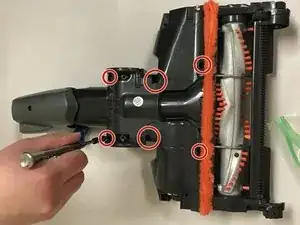

Отвинтите шесть винтов длиной 18,7 мм в нижней части корпуса с помощью отвертки T20.

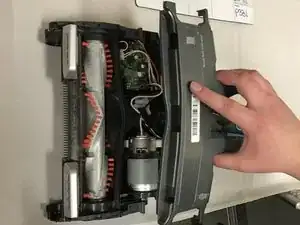

Переверните устройство и снимите верхнюю крышку корпуса.

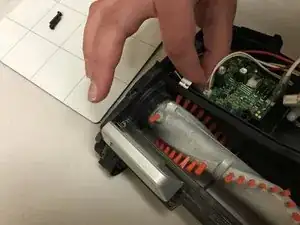

Снимите большой чёрный пластиковый заглушка пальцами и/или длинными плоскогубцами.

Снимите большую белую пластиковую заглушку пальцами и/или длинными плоскогубцами.

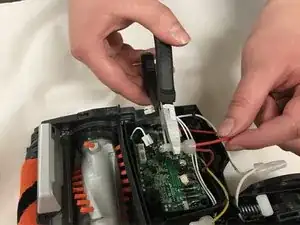

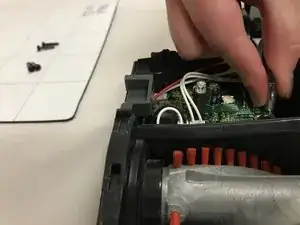

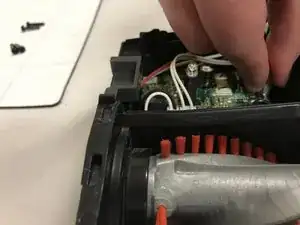

Сожмите защёлки и снимите маленькую белую вилку с двумя выходящими белыми проводами.

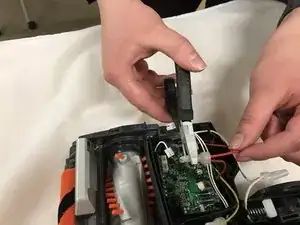

Сожмите защёлки и снимите маленькую белую вилку с выходящими белым и чёрным проводами.

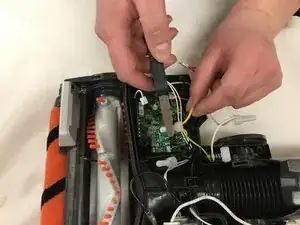

Сожмите три пластиковые крышки, охватывающие опрессованное соединение красного, чёрного и жёлтого проводов, чтобы освободить провода из зажима пластиковых крышек.

Возможно, потребуется изменить способ сжатия пластиковых крышек, чтобы соединение освободилось.

Снимите крышки с красного, чёрного и жёлтого проводов, чтобы обнажить три металлических зажима.

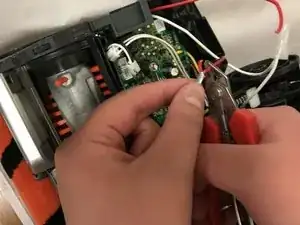

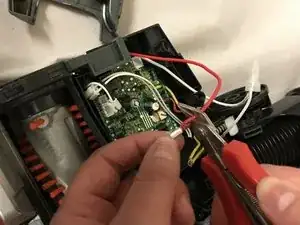

Перережьте красные провода под металлическим зажимом, прямо под зажимом, удерживающим два провода вместе. Повторите для чёрного и жёлтого проводов.

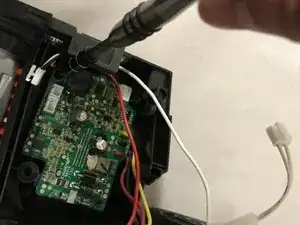

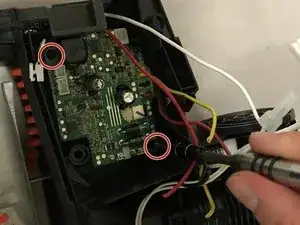

Отвинтите два винта длиной 11,8 мм, крепящих материнскую плату, с помощью отвертки T10.

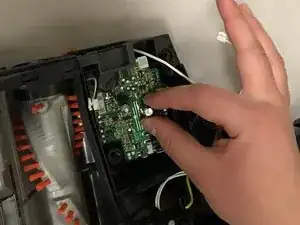

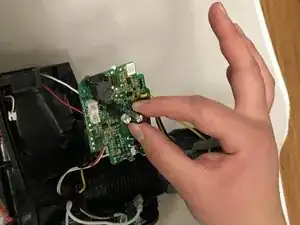

Снимите материнскую плату.
