Замена колес пылесоса Dyson Ball Multi Floor
Если у вашего пылесоса Dyson Multi Floor возникли проблемы с подвижностью и его трудно перемещать в процессе эксплуатации, вероятно, пришло время заменить колеса.
Шаг 1

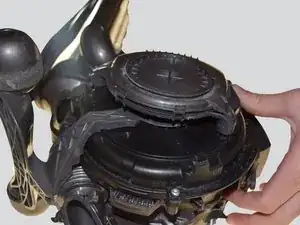

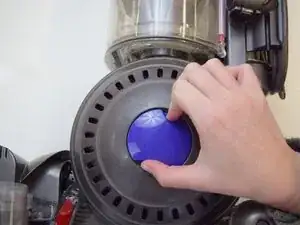

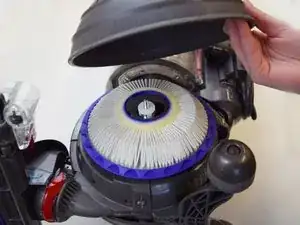

Поверните фиолетовый центральный круг против часовой стрелки, пока он не ослабнет. В результате вся серая крышка ослабнет.
Шаг 2

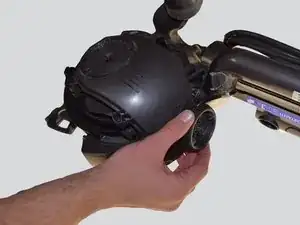

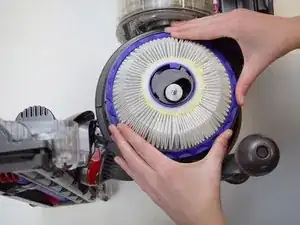

Положите обе руки на сам фильтр и поверните его против часовой стрелки до ослабления.

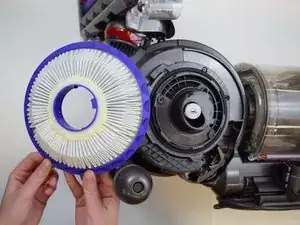

После ослабления потяните фильтр вверх, и он легко отделится от основного корпуса пылесоса для замены.
Шаг 3

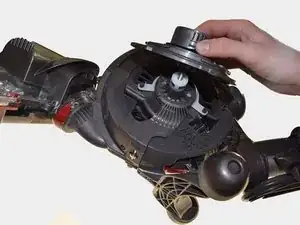

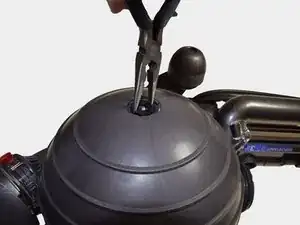

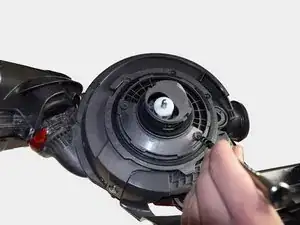

Вставьте пару маленьких узкогубцев в маленький серый центр боковой половины корпуса. Поверните против часовой стрелки и вытащите маленькую центральную деталь.

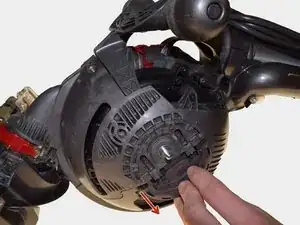

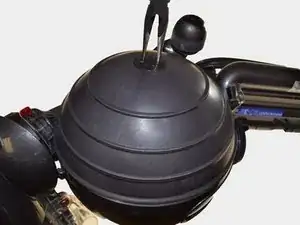

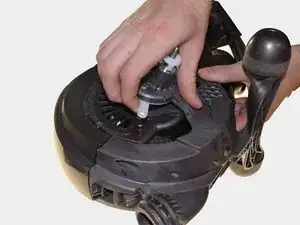

Вставьте узкогубцы в только что обнажившуюся центральную деталь. Поверните против часовой стрелки, пока не получится полностью снять половину корпуса.
Шаг 4

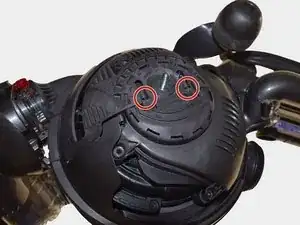

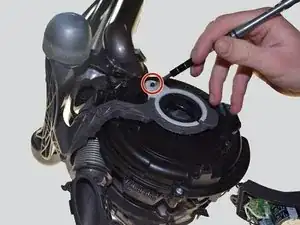

Выкрутите два черных винта T-10 длиной 15 мм на боковой стороне колеса.

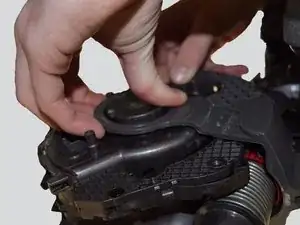

После удаления черных винтов T-10 длиной 15 мм можно снять полукруглую накладку, закрывающую колесо.
Шаг 5

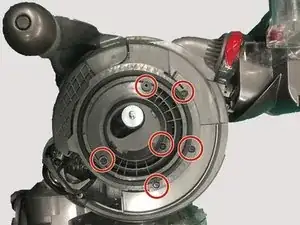

Выкрутите шесть черных винтов T-10 длиной 15 мм с левой стороны пылесоса.

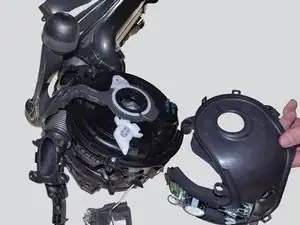

После этого снимите внутреннюю крышку.
Шаг 6

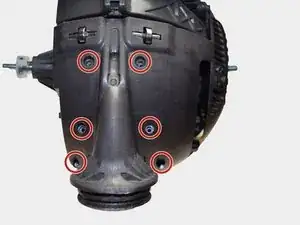

Выкрутите четыре серебристых винта T-10 длиной 10 мм снизу шарового соединения пылесоса и два нижних серебристых винта T-15 длиной 15 мм.
Крепко возьмитесь за белую трехлучевую деталь слева и снимите ее.
Сдвиньте правую сторону детали, поместив большие пальцы туда, где ранее находились первые два черных винта T-10 длиной 15 мм.
Снимите нижнюю деталь.
Шаг 7

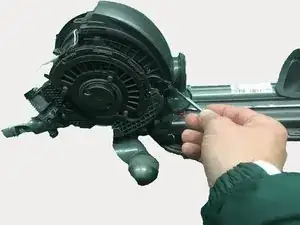

Используйте плоскую металлическую отвертку, чтобы нажать на фиксатор и освободить последнюю часть внешнего корпуса.
Ослабить этот фиксатор трудно, поэтому потребуется приложить усилие.
Теперь эта часть корпуса легко освободится и сдвинется.
Шаг 8

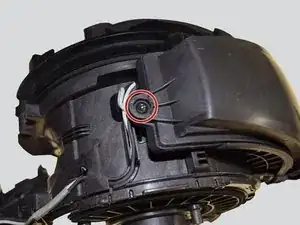

Выкрутите черный винт T-10 длиной 15 мм, расположенный в месте входа проводов в пылесос, с помощью крестовой отвертки 0.
Нажмите на выемки с обеих сторон пылесоса большими пальцами. Повторите для обеих сторон.

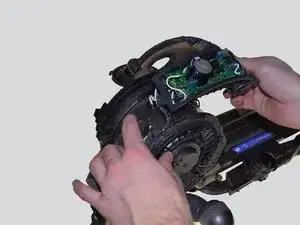

Снимите защитное покрытие платы, чтобы открыть доступ к печатной плате.
Шаг 9
Снимите деталь, на которой установлена печатная плата.
Выкрутите последний черный винт T-10 длиной 10 мм в белом круге с помощью крестовой отвертки 0.
Осторожно снимите эту сторону пальцами, затем снимите и противоположную сторону.
Шаг 10
После удаления последнего винта снимите колеса с обеих сторон пылесоса.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
