Замена диспенсера льда и воды в холодильнике Ge Profile с нижним ящиком морозильной камеры, модель PFSS9PKYASS

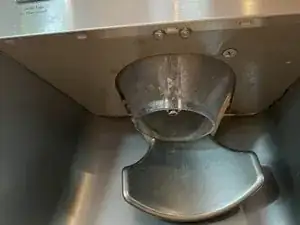

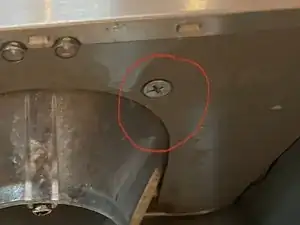

Отключите холодильник от сети или выключите автомат, к которому он подключён. Затем выкрутите крестообразный винт, видимый на этой фотографии.

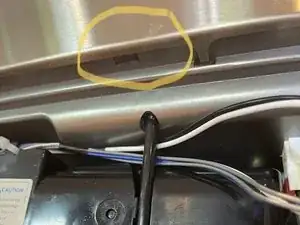

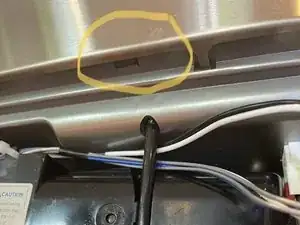

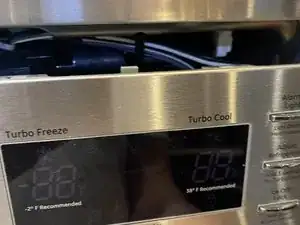

После снятия винта подденьте панель управления. Вставьте плоскую отвёртку в показанный здесь слот и потяните правую сторону панели к себе и слегка вверх. Защёлки по краям панели освободят её. В верхней части панели есть защёлка, которая входит в паз на двери, как показано.

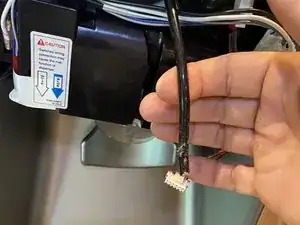

Отсоедините разъём жгута проводки от панели управления и отложите панель в сторону.

Выньте водяной шланг из его паза в агрегате и вверх и наружу из конической части диспенсера.

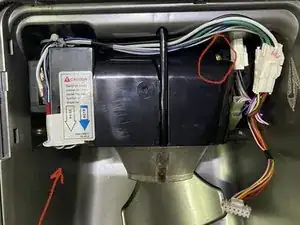

Снимите два позолоченных крестообразных винта. Один находится в верхнем правом углу, виден на этой фотографии, а второй — в нижнем левом углу, не виден здесь, но отмечен стрелкой.

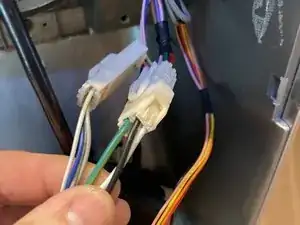

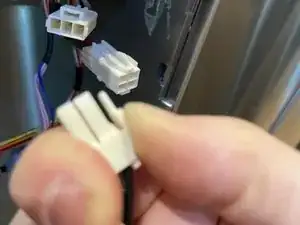

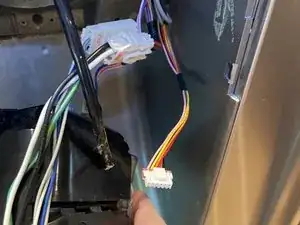

Теперь блок можно вытащить из двери. Отсоедините два жгута проводки, сдавив защёлки на каждом разъёме. Это освободит фиксаторы.

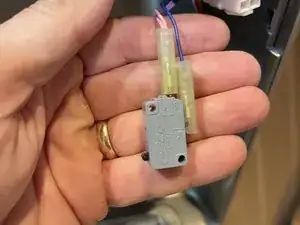

Справа на блоке находится переключатель, который лопатка нажимает для включения подачи льда или воды. Его электрические провода снимаются с контактов. На моём старом блоке переключатель отпал, возможно, из‑за сломанной части лопатки. Фотографии показывают новый блок и старый переключатель с подключёнными проводами.

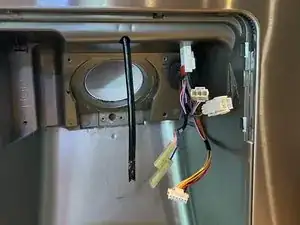

Старый блок теперь полностью удалён и отложен. Наденьте провода переключателя лопатки на новый блок.

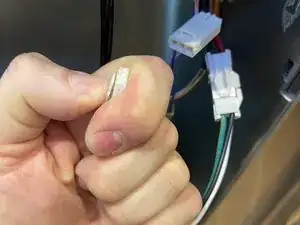

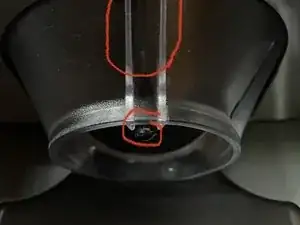

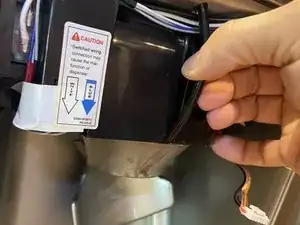

Подключите два жгута проводки к новому блоку. Подключайте их сначала, затем уложите за водяным шлангом. Вставьте водяной шланг в его паз на передней части блока. Затем проденьте конец шланга в коническую часть диспенсера. Используйте указательный палец внутри конуса, чтобы направить шланг в его паз по передней части конуса и в круглый держатель внизу.

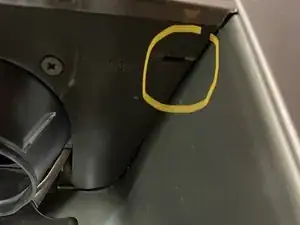

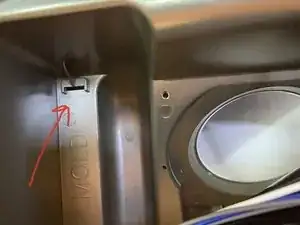

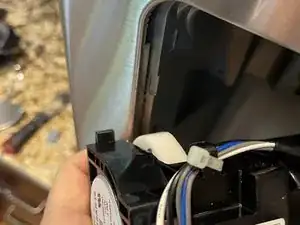

Перед установкой позолоченных винтов необходимо вставить вкладку в верхнем левом углу блока в её паз слева от трубы подачи льда. Смотрите стрелку. Наклоните верхнюю часть блока к двери, совместите эту вкладку с пазом в двери и сдвиньте вверх. Затем нажмите блок на место. Проверьте совпадение отверстий для винтов и установите крестообразные винты.

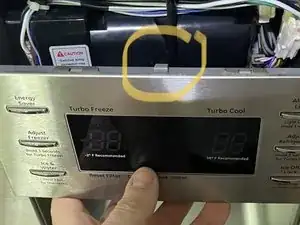

В верхней центральной части панели управления есть защёлка. Вставьте её в паз на двери, расположенный над водяным шлангом, сначала подставив верх панели на место. Затем прижмите панель по бокам. Вставьте крестообразный винт.
