Speed Queen AES17AWF Замена нагревательного элемента и ремня

1) Отключите сушилку от сети!

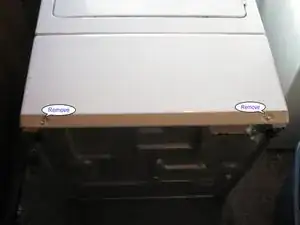

2) Наклоните сушилку назад и снимите панель под дверцей, выкрутив два винта в нижних углах.

3) На этом этапе вы увидите нагревательный элемент в заднем нижнем левом углу. Внимательно отметьте, где подключены три провода жгута. (Сделайте схему или фотографию!)

При необходимости электрическую схему можно найти в отсеке за ручками управления.

Снимите два винта на задней стороне пластиковой рамки над органами управления. Отверстие позволит достать схему, приклеенную на дно отсека.

4) Отсоедините 3 провода (один 12GA черный, один 12GA оранжевый, один 14GA синий/черный). Проверьте сопротивление между клеммами нагревателя — оно должно быть около 10 Ом. Также проверьте наличие сгоревших разъемов.

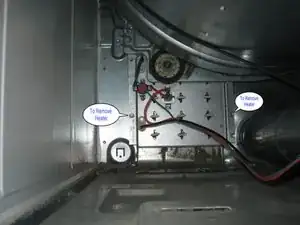

5) Нагревательный элемент можно вынуть, выкрутив два винта по левой и правой кромке элемента. Он выйдет без усилий.

Снимите термостат цикла и предельный термостат со старого элемента и установите их на новый.

Если заменяется только нагревательный элемент, вы завершили работу. Соберите обратно.

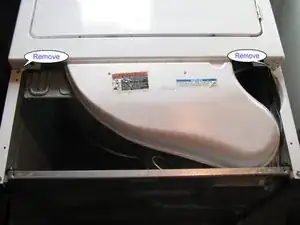

Снимите два винта, закрепляющих нижние кромки дверной сборки.

Поверните нижнюю кромку вверх.

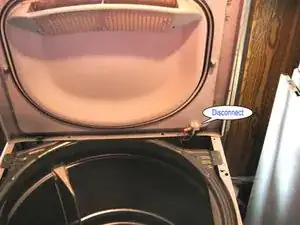

Выключатель дверцы находится в верхнем правом углу сборки и должен быть отсоединён, чтобы полностью освободить дверную сборку. Провода подсоединяются к контактам 1 (общий) и 3 (НО).

ПРИМЕЧАНИЕ: Неисправный дверной выключатель препятствует работе сушилки.

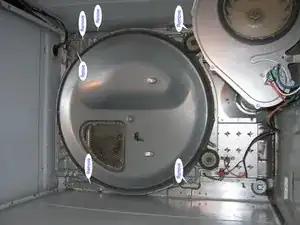

Пластина удержания барабана теперь открыта. Снимите её, выкрутив 4 винта по краям и подняв.

Обратите внимание на две защёлки и пазы возле нижних винтов.

Далее барабан. Составьте схему расположения ремня на натяжном ролике и шкиве мотора. Дотянитесь за мотор внизу справа и ослабьте натяжение ремня, чтобы снять ремень со шкива мотора.

На этом этапе ремень можно заменить, надев новый на барабан и закрепив его на натяжителе и шкиве.

Будьте внимательны, чтобы ремень не был перекручен и располагался близко к дорожке износа на барабане, по которой он работал.

Поворачивайте барабан медленно вручную, чтобы убедиться, что всё работает плавно.

Если заменяется только ремень, вы завершили работу. Соберите обратно.

В противном случае снимите ОДИН винт, крепящий верхнюю часть сушилки к боковинам, чтобы обеспечить небольшой вертикальный зазор у барабана, и выньте барабан.

Верхняя часть сушилки по‑прежнему будет подсоединена жгутом проводов, но её можно отвести в сторону настолько, чтобы получить доступ для следующей операции.

Задняя панель теперь открыта. Её удерживают 4 винта по краям, а также два винта в верхнем правом углу, фиксирующие клеммную колодку сетевого шнура и провод заземления.

Также имеется один разъём, идущий к нулю на клеммной колодке сетевого шнура (убедитесь, что вы переподключите его к нулю!).

После отключения всех этих элементов задняя панель можно вынуть.
