Смена мотора Black and Decker BDH9600CHV
Мотор в устройстве Black and Decker BDH9600CHV может выйти из строя. Если это произойдет, данное руководство покажет, как разобрать корпус и извлечь мотор из устройства. После извлечения мотора его необходимо установить обратно в устройство и закрыть корпус.
Если устройство не работает после этого, просто возьмите мотор и вставьте контакты с противоположных сторон, чем они были вставлены на плате.
Шаг 1

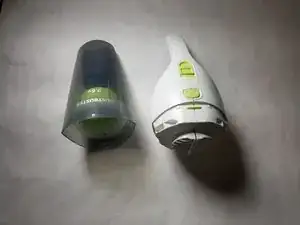

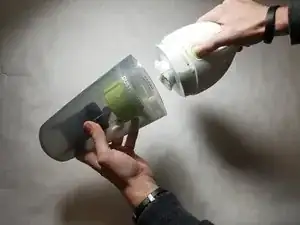

Чтобы удалить фильтр и корпус, нажмите на зеленую кнопку с надписью "Фильтр".
Шаг 2

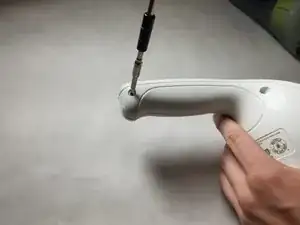

Открутите и удалите все 5 винтов с помощью биты Phillips 0. Каждый винт длиной 17,5 мм.
Шаг 3

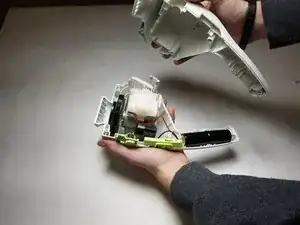

Разъедините корпус
При разборке корпуса детали могут выпасть. Убедитесь, что вы следите за ними.

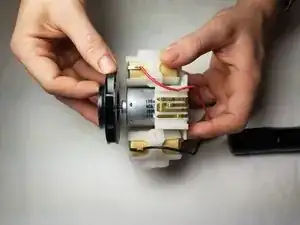

Извлеките моторный блок из корпуса
Обратите внимание, что черный диск нужно вытягивать сильно, он будет сопротивляться, но его можно аккуратно снять с штифта, если тянуть достаточно сильно.
Шаг 4

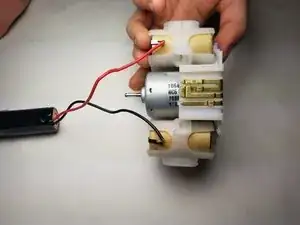

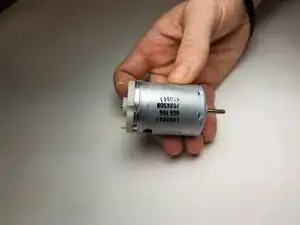

Удалите мотор с печатной платы.
Мотор соприкасается с платой в 2 точках. Они могут быть согнуты или деформированы. Выровняйте их с помощью плоскогубцев, чтобы удалить.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
