Разборка Presto PopLite 04820
В настоящем руководстве описывается полная разборка устройства Presto PopLite 04820. Перед началом разборки убедитесь, что попкорн-машина отключена от сети и поблизости нет жидкости — это обеспечит Вашу безопасность.
Сведения
Presto PopLite 04820 была представлена потребителям 2 октября 2001 года. Данная попкорн-машина работает как с обычными, так и с гурманскими зёрнами кукурузы и способна приготовить до 18 чашек попкорна менее чем за 2,5 минуты. Прозрачный пластиковый лоток направляет готовый попкорн прямо в миску для удобства использования. Устройство также легко очищается протиранием.
Идентификация
Данное устройство — Poplite Hot Air Corn Popper, артикул 04820.

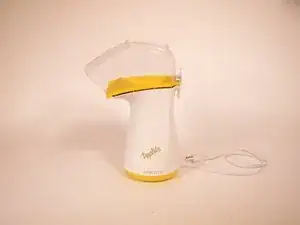

Устройство доступно только в белом цвете с жёлтыми элементами, как показано на основной иллюстрации данного руководства, с габаритами 6 x 9 x 13,75 дюймов.
Номер модели указан в нижней части устройства.
Модель и марка устройства находятся с левой стороны, что позволяет быстрее её идентифицировать.
Технические характеристики
Данное руководство относится исключительно к модели Presto PopLite с номером 04820
Шаг 1

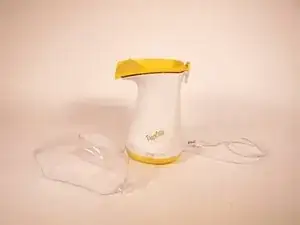

Поднимите прозрачную верхнюю часть, сняв её с корпуса машины.
Шаг 2

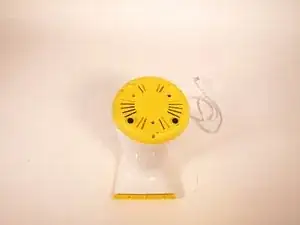

Переверните устройство вверх дном, чтобы получить доступ к винтам в нижней части.
Шаг 3

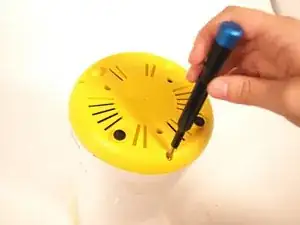

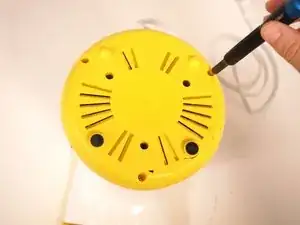

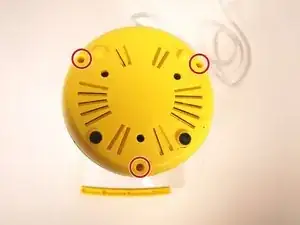

Выкрутите три винта Phillips, фиксирующих основную пластину.
Шаг 4

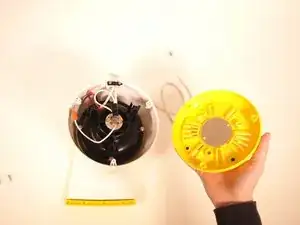

Снимите основную пластину.
Шаг 5
Выкрутите два винта Phillips, крепящих основной силовой кабель.
Шаг 6

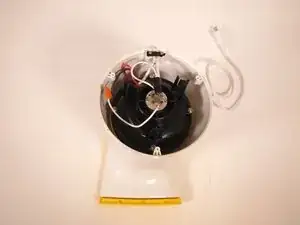

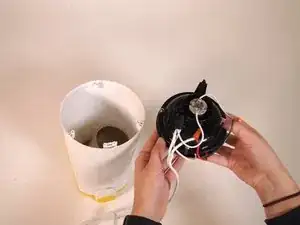

Извлеките основной узел из внутренней части корпуса попкорн-машины.
Шаг 7

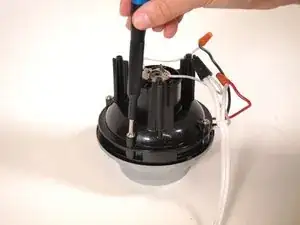

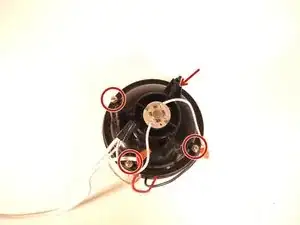

Начните выкручивать четыре винта, удерживающих чёрный двигатель на нагревательном элементе.
Шаг 8

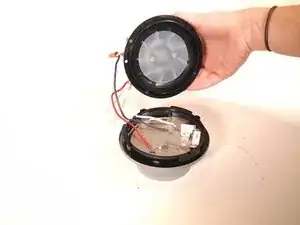

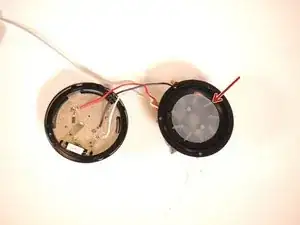

Поднимите двигатель с нагревательной пластины, обнажив провода, соединяющие их.
Двигатель приводит в действие вентилятор, отмеченный стрелкой.
Шаг 9

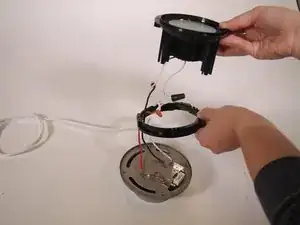

После разборки Poplite становятся видны внутренние компоненты устройства.
Когда устройство подключено к сети, в нём постоянно присутствует напряжение.
При подключении к сети нагревательный элемент и двигатель вентилятора включаются автоматически, обеспечивая циркуляцию воздуха, что позволяет нагревательному элементу сосредоточиться на приготовлении попкорна.
Шаг 10
К руководству прилагается схема Presto Poplite.
Заключение
Чтобы собрать устройство заново, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
