Замена материнской платы Microsoft Band
Вам необходимо разобрать каркас экрана, ЖК-экран и шлейф сенсора, чтобы добраться до материнской платы. Рекомендуется использовать магнитный коврик, чтобы не потерять маленькие винты.
Внимание: Следующее руководство может нарушить водоотталкивающие свойства устройства.
Шаг 1
Чтобы избежать ожогов, держите только тонкие края iOpener.
Нагрейте iOpener. Инструкции по этому процессу можно найти здесь: Инструкции iOpener

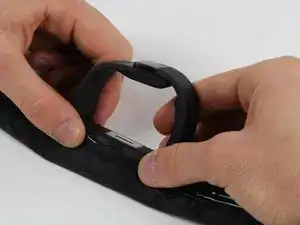

Плотно прижмите каркас браслета к iOpener и удерживайте его на месте около 90 секунд.
При использовании iOpener убедитесь, что он частично обwrapped вокруг боков.
Шаг 2

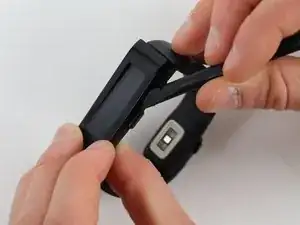

Используя лопаточку, легонько надавите вверх на один угол каркаса, затем на другой у короткой стороны.
Чередуя между этими двумя углами, продолжайте надавливать, пока не возникнет зазор примерно 1-2 мм между этим концом каркаса и корпусом.
Шаг 3
Не тяните каркас слишком быстро. Экран может прилипнуть к каркасу, и это может причинить повреждение. Если экран все еще прикреплен, легонько надавите на экран пальцем, и он должен высвободиться.
Вставьте лопаточку в зазор под каркасом и аккуратно проскользните на 3/4 длины одной из длинных сторон, затем повторите с другой стороны.
Если каркас не просто отваливается, попробуйте провести лопаточкой до конца по длинным сторонам и аккуратно поднимите каркас пальцами.
При сборке убедитесь, что отверстие для микрофона в каркасе находится с той же стороны, что и плата сенсора под ним.
Шаг 4
Не отрывайте желтый шлейф от материнской платы.

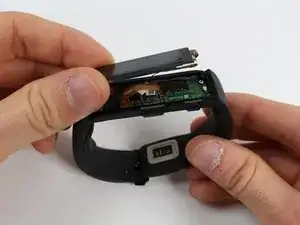

Аккуратно поднимите ЖК-экран от компонентов, используя кончики пальцев.
Шаг 5
Легонько приподнимите черный разъем с материнской платы, используя лопаточку.
Потяните весь ЖК-экран аккуратно вверх, чтобы отсоединить желтый шлейф.
Шаг 6

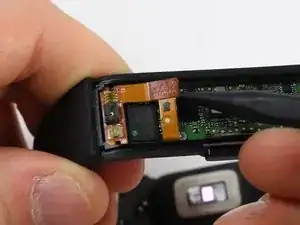

Используя лопаточку или пластиковый инструмент для открытия, аккуратно поднимите шлейф сенсора.
Шаг 7

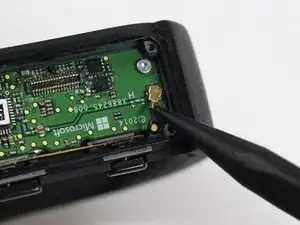

Используя лопаточку или пинцет, аккуратно отсоедините золотой разъем от материнской платы.
Шаг 8

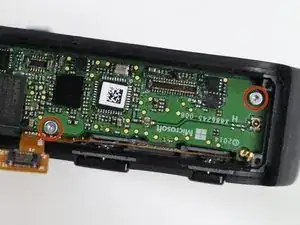

Используя отвертку T3 Torx, удалите два винта T3 длиной 2 мм.
При сборке поднимите шлейф сенсора, чтобы он не мешал.
Шаг 9
Будьте осторожны. Следите, чтобы не порвать провод под ним, соединяющий датчик пульса с материнской платой.

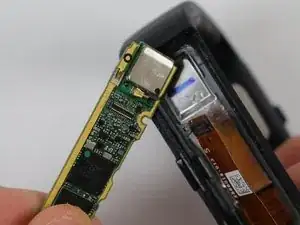

Используя лопаточку и пальцы, аккуратно поднимите материнскую плату из гнезда браслета.
Вы должны почувствовать «щелчок».
Шаг 10

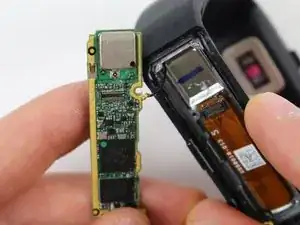

Аккуратно переверните материнскую плату, чтобы посмотреть на нее снизу.

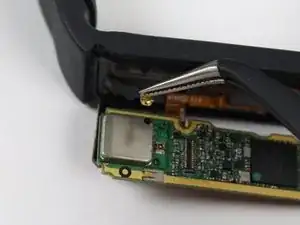

Используя пинцет, аккуратно отсоедините золотой разъем с задней стороны материнской платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
