Ремонт ослабленных стрелок в женских часах Fossil Metallic Scarlette ES4314
Ремонт таких часов — задача не из простых. Будьте готовы работать с микро-шестернями в очень маленьком и загруженном пространстве. Я рекомендую, помимо набора для ремонта часов Autoxel, иметь мощную настольную лупу с держателем — это необходимо. Также целесообразно работать в хорошо освещённом месте на белом или светлом фоне на случай утери шестерни или штифта. Ключ к успеху — ровная рука, внимательность и терпение.
Желаю удачи: этот проект не для тех, кто легко сдаётся, но в конце стоит того!
Шаг 1

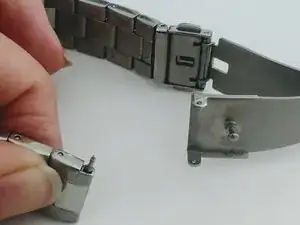

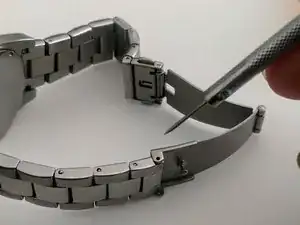

Отсоедините браслет, используя подходящий по размеру толкатель (Push Pin) для вашего корпуса, чтобы сдвинуть пружинный стержень через отверстие в звене браслета.
Одновременно нажмите на пружинный стержень и аккуратно потяните браслет вместе со стержнем вбок, чтобы освободить браслет.
Отсоединив браслет, вы сможете с лёгкостью открыть заднюю крышку и работать с механизмом.
Шаг 2

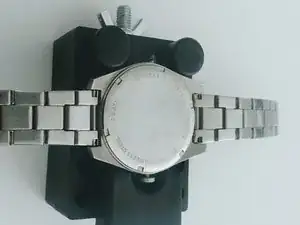

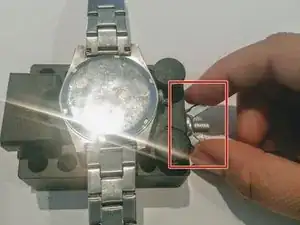

Разместите часы лицевой стороной вниз в держателе для часов.
Затяните держатель винтом с накидной гайкой на стороне держателя до плотного зажима часов.
По часовой — затянуть, против часовой — ослабить
Шаг 3

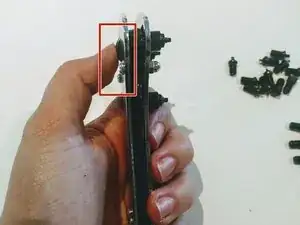

Определите подходящий по размеру зубец, который соответствует выемке на задней крышке часов.

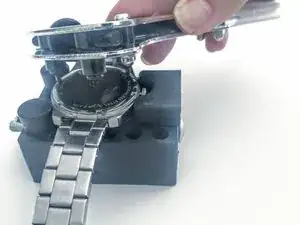

Вкрутите три одинаковых зубца в насадку отвёртки для крышек и с помощью колёсика на верхней части отвёртки совместите зубцы с выемками на крышке.

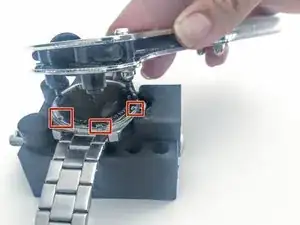

Совместите зубцы с маленькими выемками на задней стороне часов, слегка нажмите и открутите заднюю крышку.
Некоторые часы приходится открывать с помощью малого лопаточного инструмента, однако для этих часов потребуется использовать отвёртку для крышки.
Шаг 4

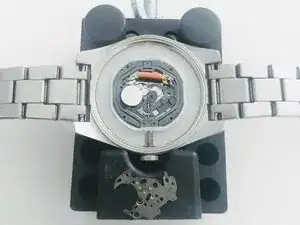

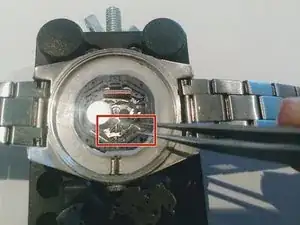

После снятия задней крышки с помощью пинцета аккуратно снимите первые два пластины, которые соединены между собой.
Шаг 5

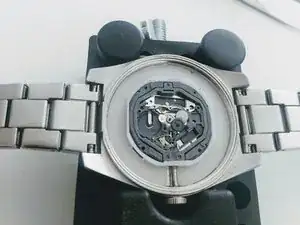

Как только шестерни окажутся на виду, осмотрите их на предмет разъединения. Если проблем не обнаружено, проверьте другие соединительные детали.
Найдите маленький металлический соединительный рычаг, который касается шестерён и приводит в движение минутную и секундную стрелки. Если он не соприкасается, снимите его и при необходимости отрегулируйте.
Примечание: это был очень маленький металлический рычажок внизу на фото
Шаг 6

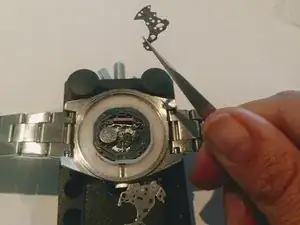

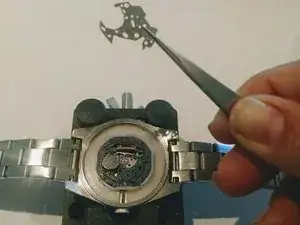

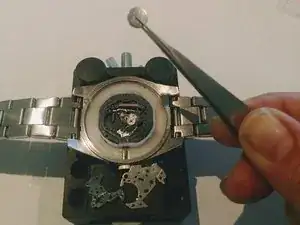

Снимите любые компоненты, которые мешают доступу к соединительному элементу.
Держите порядок при разборке: элементы очень маленькие и расположены слоями в сложном порядке. Также рекомендую использовать лупу, так как некоторые детали очень мелкие.
Шаг 7

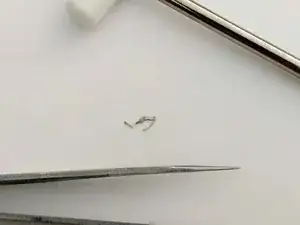

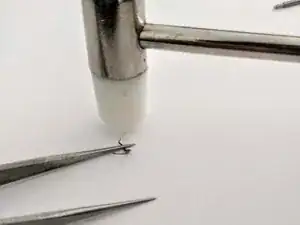

Используйте маленький молоточек и пинцет из набора, чтобы выровнять и отрегулировать соединительный элемент так, чтобы он надёжно контактировал с шестернями.
Шаг 8

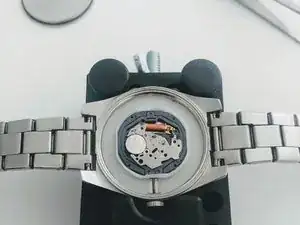

После выпрямления согнутого соединителя соберите часы заново, начиная со Шага 6 и продвигаясь обратно к Шагу 1.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке, начиная со Шага 6 и возвращаясь к Шагу 1. Крайне важно вернуть все детали в правильном порядке. Не торопитесь и не забывайте дышать!
